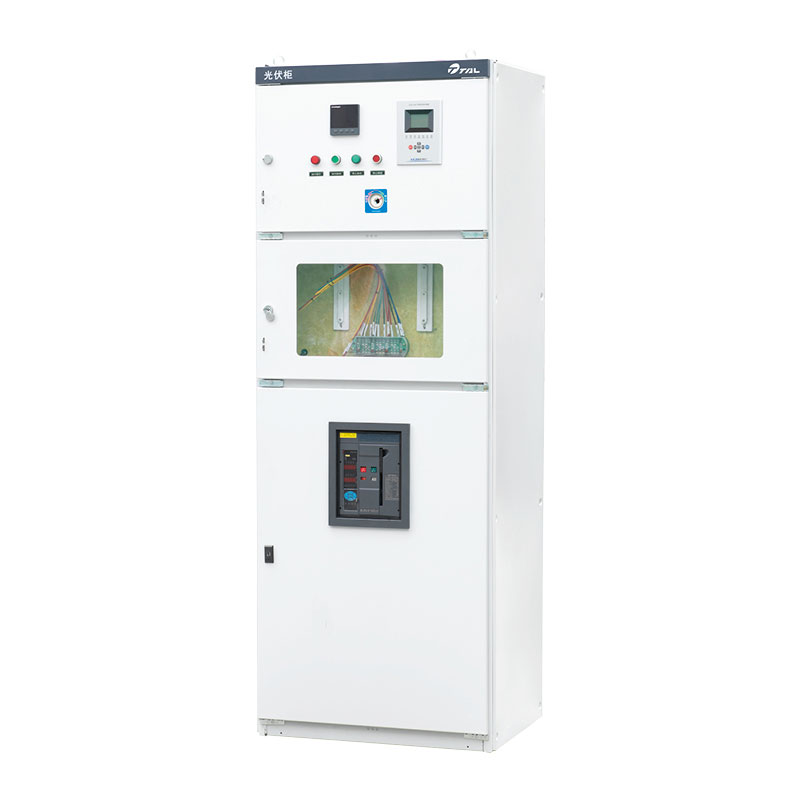

Фотоволтаичен нисконапонски кабинет поврзан со мрежа

Нисконапонскиот кабинет поврзан со фотонапонска мрежа, обезбеден од фабриката Таили, ја собира излезната електрична енергија од фотоволтаичниот инвертер и е одговорен за безбедно пренесување на товарот и на електричната мрежа. Во исто време, има сеопфатни функции за заштита, следење и распоред.

Главни функции

Нисконапонскиот кабинет поврзан со фотоволтаична мрежа во никој случај не е едноставна „кутија за поврзување“. Го врши следните клучни функции:

1. Собирање и дистрибуција на енергија

· Собирање: Комбинирајте ја излезната наизменична струја од повеќе фотоволтаични инвертери во една или неколку главни кола за подобрување на ефикасноста на преносот.

· Дистрибуција: Разумно распределете ја собраната моќност на локални товари (за сопствена употреба на корисниците) и префрлете ја преостаната моќност на мрежата.

2. Точка за поврзување на мрежата

· Ова е законска разграничувачка точка помеѓу фотоволтаичниот систем и мрежата. Мрежните компании обично бараат мерење и следење во овој момент за да се осигура дека фотоволтаичниот систем нема негативни ефекти врз мрежа.

3. Сеопфатни заштитни функции

· Заштита од преоптоварување и краток спој: Користете прекинувачи за да спречите прекумерна струја да ја оштети опремата или предизвикување пожари.

· Заштита од обратна струја (по потреба): кога производството на енергија ја надминува потрошувачката на електрична енергија на оптоварување, спречување на напојувањето назад кон трансформаторот од горното ниво (во некои апликации тоа е забрането).

· Заштита со ефект против островот: Ова е основната безбедносна функција на системот поврзан со мрежа. Кога решетката е исклучен, потребно е брзо да се исклучи фотоволтаичниот систем од мрежата за да се спречи фотоволтаичното моќта да се пренесе на водовите за исклучување, загрозувајќи ја безбедноста на персоналот за одржување на електричната мрежа. Иако самиот инвертер ја има оваа функција, дистрибутивниот кабинет обично се користи како резервна заштита.

· Над/под напон, над/под фреквентна заштита: Следете ги параметрите на мрежата. Откако ќе се открие аномалија, дејствувајте веднаш да се заштити опремата и решетката.

· Заштита од пренапони: Спречете пренапонски удари, како што се удари од гром, да не ги оштетат скапите инвертери и други опрема.

4. Следење и мерење

· Паметни броила: Инсталирајте двонасочни броила за прецизно мерење на моќноста генерирана од фотоволтаиците, моќноста се внесува во мрежата, а моќта се црпи од мрежата. Тие се основа за подмирување на сметките за електрична енергија.

· Уреди за следење: Параметрите на монитор како што се напон, струја, моќност, производство на енергија, фактор на моќност во реално време преку струјни/напонски трансформатори, мерачи на моќност итн.

5. Префрлување и контрола

· Обезбедете прекинувачи за исклучување, контактори итн., за да се олесни рачно или автоматско поврзување и исклучување операции, олеснување на одржување и поправка на опремата.

Ве молиме наведете ги следните информации и ќе можеме да понудиме подобри услуги.

Со цел да се олесни подобрата комуникација и за прецизно нарачување, ве молиме доставете ни го еднолинискиот дијаграм на вашиот фотоволтаичен систем.
