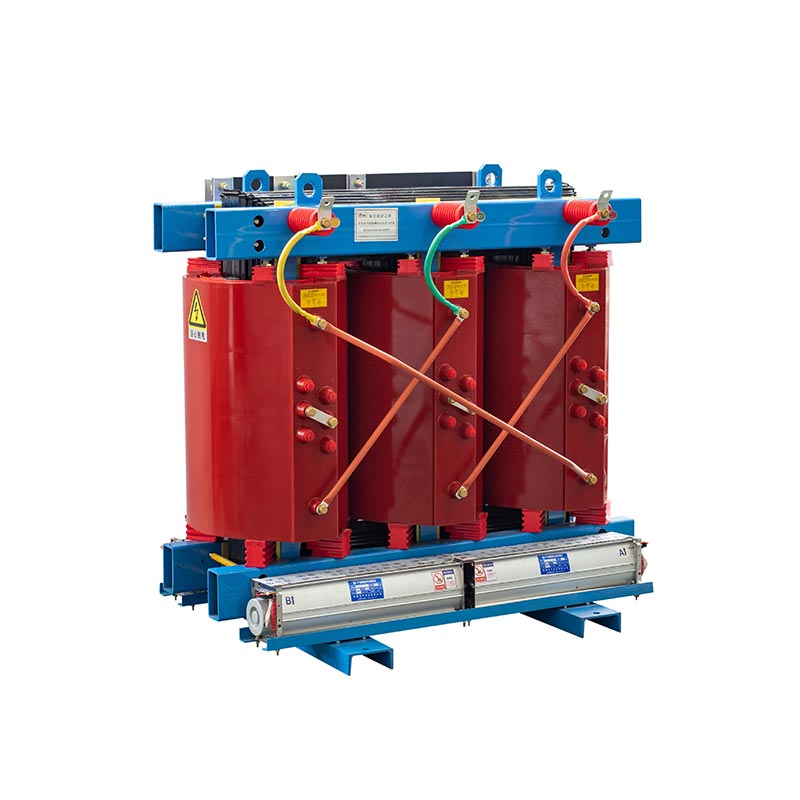

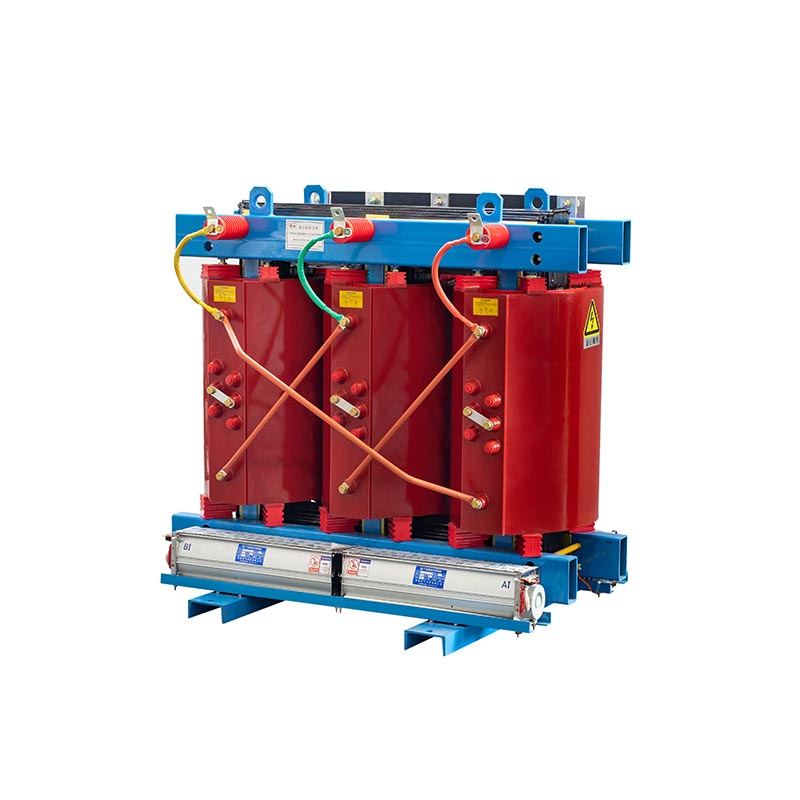

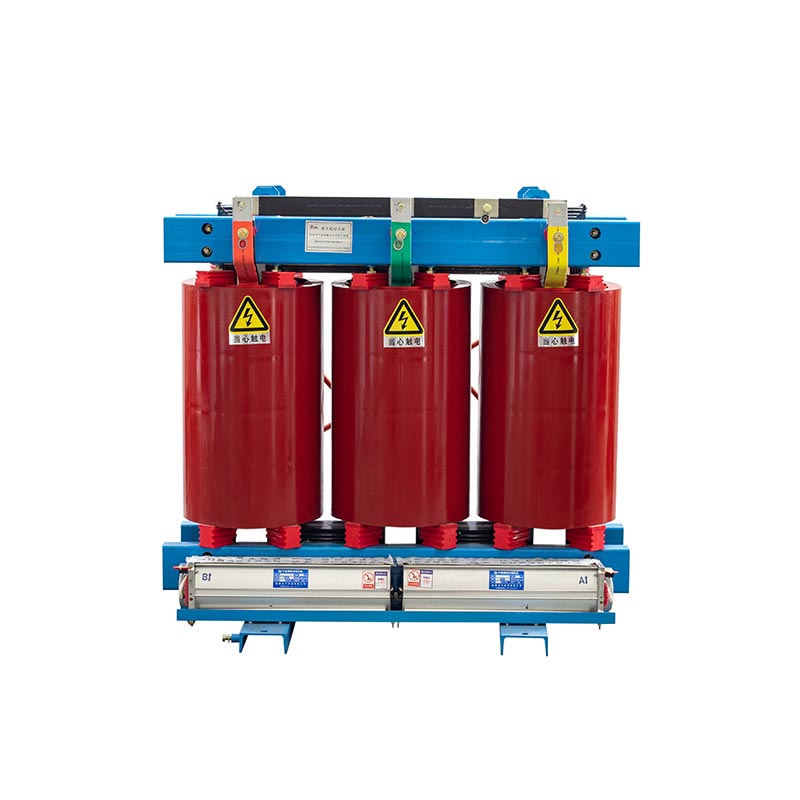

Трансформатор за дистрибуција на епоксидна смола лиен сув тип

Главни карактеристики

Поради своите уникатни структурни карактеристики и одличните изолациони материјали, трансформаторите за дистрибуција од сув тип од епоксидна смола ги поседуваат следните забележителни предности.
Без масло, отпорен на пламен, отпорен на оган: Внатрешноста не содржи изолационо масло. Таа користи цврсти изолациски материјали како што е епоксидна смола, фундаментално ги елиминира ризиците од пожар, експлозија и масло истекување.
Безбедност на животната средина: Без токсични материи. Дури и да се оштети, нема да го загади животната средина.
Одржувањето е едноставно: За разлика од трансформаторите потопени во масло, нема потреба редовно да се проверува нивото и квалитетот на маслото. Обемот на работа за одржување е мал.
Флексибилна инсталација: Има ниски барања за основа за инсталација и може да се инсталира на центарот за оптоварување, а со тоа се намалуваат загубите на линијата.
Отпорен на влага и нечистотија: Намотките кои биле подложени на посебен третман поседуваат одлични својства отпорни на влага и отпорни на корозија.

Врз основа на овие карактеристики, сценаријата за примена на трансформаторите за дистрибуција од сув тип лиена од епоксидна смола се исто така многу обемна.

Апликација

Комерцијални и цивилни објекти: Високи згради, трговски центри, болници, училишта, податоци центри итн.
Јавен превоз и инфраструктура: Аеродроми, пристаништа, метро станици, нафтени платформи, итн.
Индустриски капацитети: Фабрички работилници, опрема за CNC машини итн. во области со силен пожар барања за превенција.
Нови енергетски полиња: Сончева енергија, енергија од ветер, итн. зелени енергетски системи

Стандардна спецификација

1. Применлива спецификација: IEC 60076 / IEEE
2. Номинален капацитет: до 4000 KVA
3. Примарен напон: до 35kV
4. Секундарен напон: 380/400/415V или прилагоден
5. Материјали за намотување: бакар/алуминиум
6. Зголемување на температурата: 90 -100℃ или приспособено
7. Метод на ладење: ONAN8. Фреквенција: 50Hz/60Hz
9. Напон на чешмите: ±5% / ±2x2,5% или прилагоден
10. векторска група: Dyn11 / Yyn0 / Yd11

Класа на изолација

Трансформаторот за дистрибуција со лиен сув тип на епоксидна смола има три општи класи на изолација. Главната карактеристика на изолација е да обезбеди диелектрична сила и да издржи одредени термички граници. Класите на изолација се

Европски стандард (IEC 60076):

Класа А: Максимална температура на намотување од 105°C.
Класа Е: Максимална температура на намотување од 120°C.
Класа Б: Максимална температура на намотување од 130°C.
Класа F: Максимална температура на намотување од 155°C.
Класа H: Максимална температура на намотување од 180°C.
Класа C: Максимална температура на намотување од 220°C.

Американски стандард (ANSI/IEEE C57.12.01):

Класа 105: Максимална температура на намотување од 105°C.
Класа 150: Максимална температура на намотување од 150°C.
Класа 220: Максимална температура на намотување од 220°C.

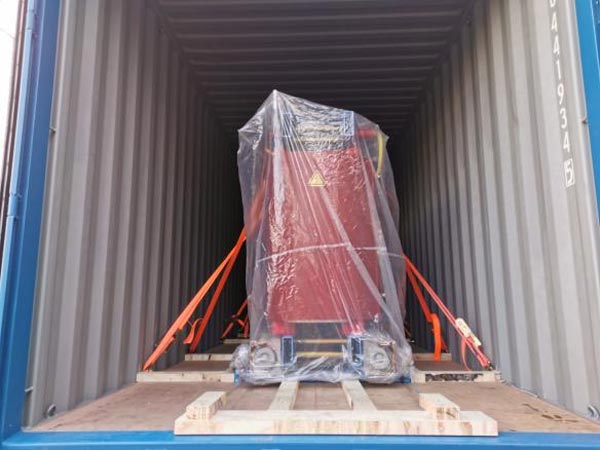

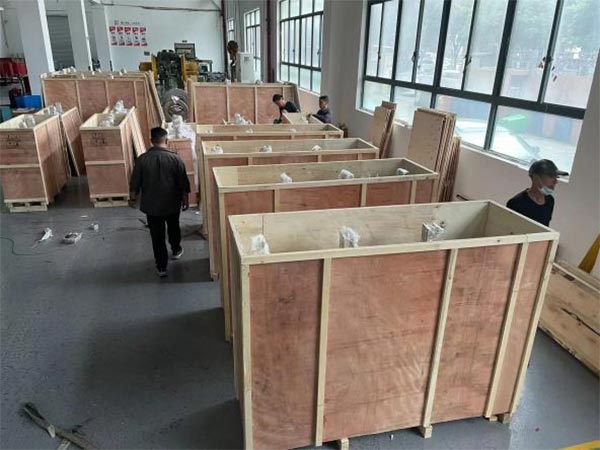

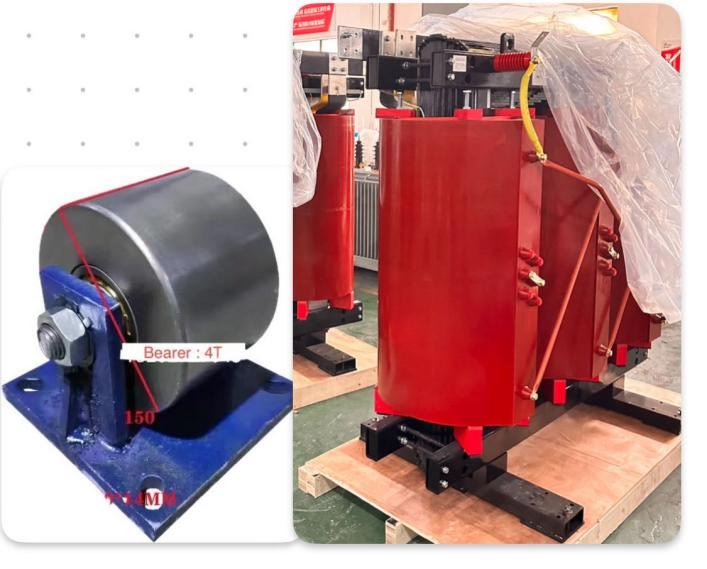

Метод на пакет

Ве молиме наведете ги следните информации и ќе можеме да понудиме подобри услуги.

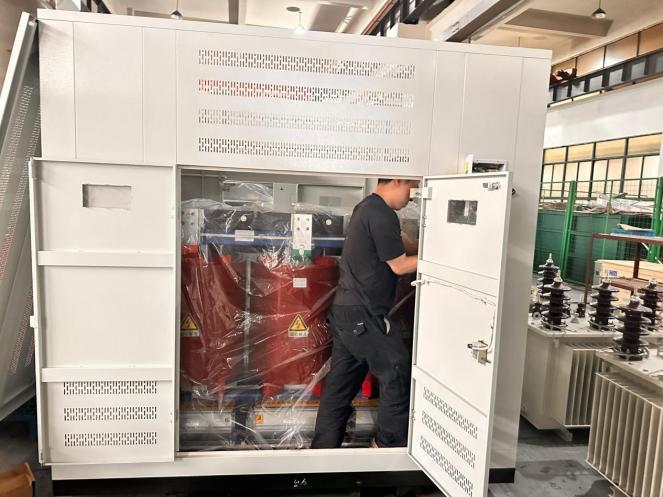

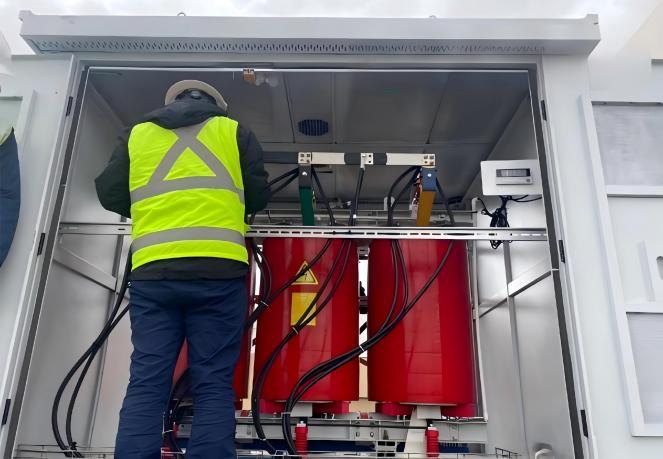

Сценарија за примена на производи

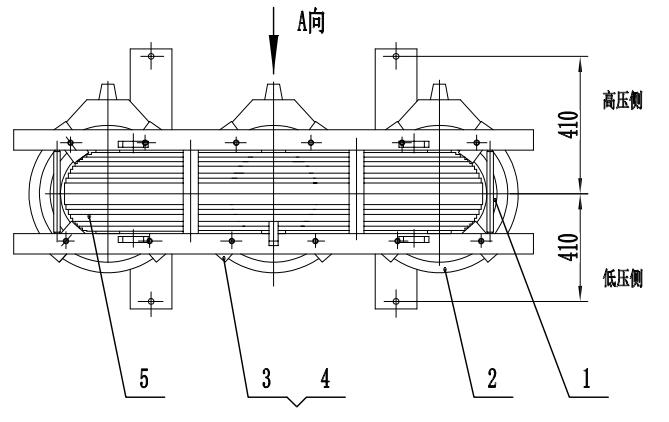

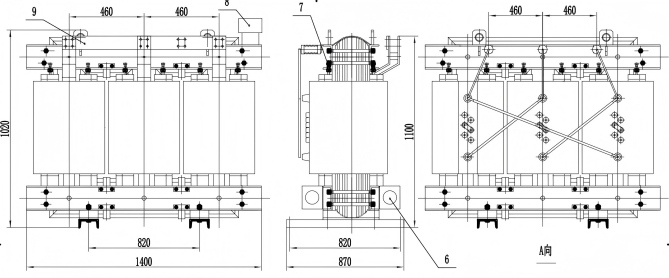

Технички параметри на производот

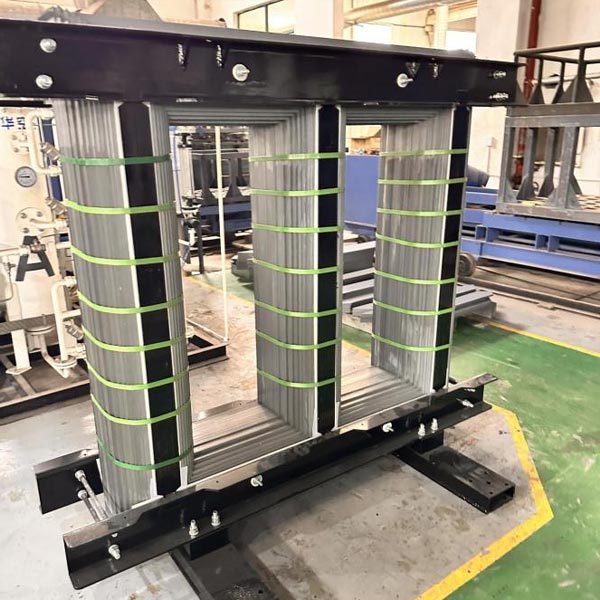

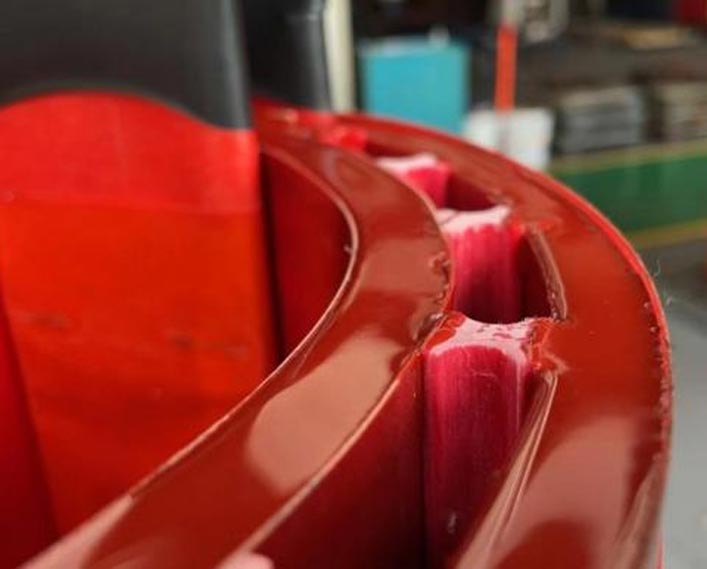

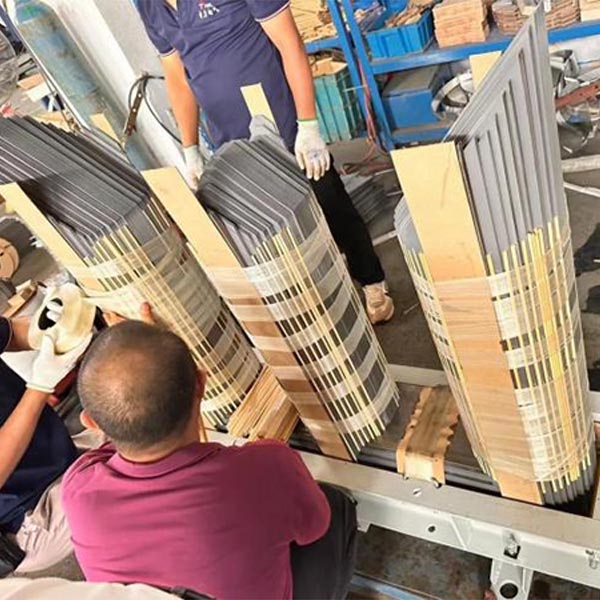

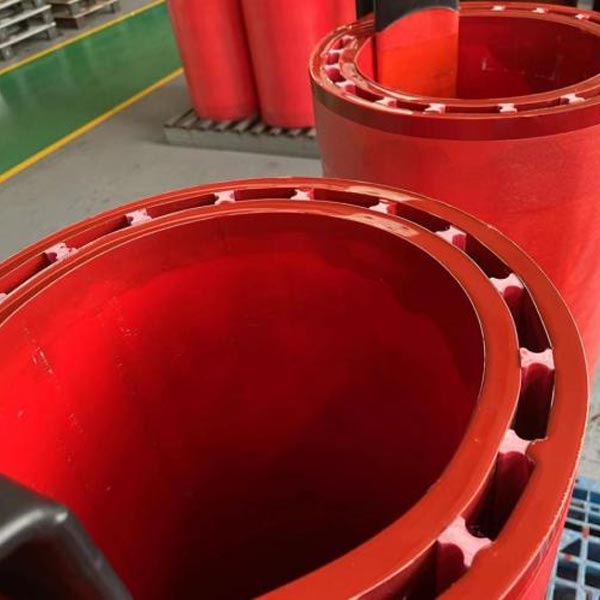

Производство

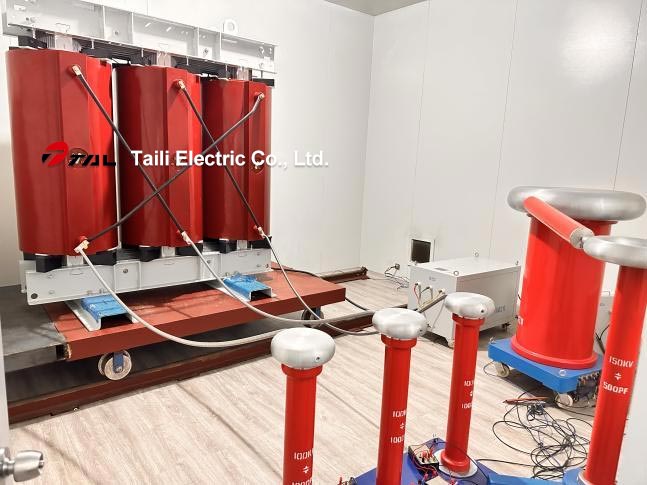

Тест

Рутински тестови:

· Мерење на односот на напонот и проверка на фазно поместување
· Тест за отпор на изолација
· Мерење на отпорот на намотување
· Тест за издржување на напон
· Тест за издржување на прекумерен напон
· Мерење на загуба без оптоварување и возбудлива струја
· Мерење на импеданса на краток спој и загуба на оптоварување
· Мерење на односот на напонот и проверка на фазно поместување
· Тест за отпор на изолација
· Мерење на отпорот на намотување
· Тест за издржување на напон
· Тест за издржување на прекумерен напон
· Мерење на загуба без оптоварување и возбудлива струја
· Мерење на импеданса на краток спој и загуба на оптоварување

Тип тестови

· Тест за импулси на осветлување
· Тест за зголемување на температурата
