Зошто да изберете трафостаница монтирана на лизгање за соларни проекти во Јужна Америка?

TAILI Electric беше во првите редови на дизајнирање прилагоденотрафостаница монтирана на лизгањерешенија за меѓународни соларни проекти, со капацитети до 3.200 kVA. Оваа статија истражува зошто овој дизајн со отворена рамка ги надминува традиционалните затворени КИОСК и компактни трафостаници, особено во тешките пустински средини во Јужна Америка.

Што е трафостаница монтирана на лизгање?

Трафостаница монтирана на лизгање е префабрикувана единица за дистрибуција на енергија каде што сите главни компоненти - среднонапонска разводна опрема, трансформатор и нисконапонски дистрибутивни панели - се интегрирани на една челична основна рамка.

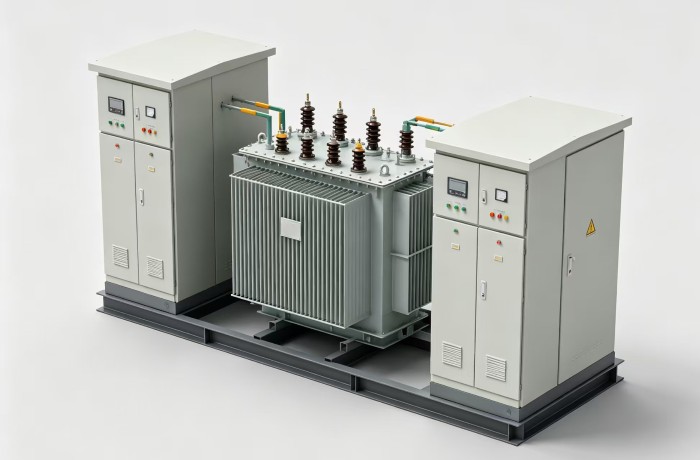

Прилагодената трафостаница на TAILI Electric, монтирана на лизгање, има карактеристична отворена конфигурација: трансформаторот потопен во масло се наоѓа изложен во центарот, со независни високонапонски и нисконапонски/мерни кабинети од двете страни - сите монтирани на унифицирана челична лизгалка.

Оваа дизајнерска филозофија е во целосна спротивност со затворените КИОСК или компактни трафостаници, каде што целата опрема е сместена во метална кутија.

Зошто дизајнот на отворена рамка? Три клучни предности

1. Супериорна дисипација на топлина во пустински услови

Соларните проекти низ Јужна Америка - од пустината Атакама во Чиле до рамнините на висока надморска височина во Аргентина - се соочуваат со екстремни температури и интензивно сончево зрачење.

Во трафостаница монтирана на лизгање, радијаторот на трансформаторот е директно изложен на амбиенталниот воздух. Ова природно ладење со конвекција обезбедува:

Не се потребни дополнителни вентилатори за ладење - елиминирање на вообичаената точка на дефект Нема ризик од внатрешно прегревање што би го принудило да се намали рејтингот на трансформаторот Оптимални термички перформанси дури и за време на највисоки пладневни услови

Спротивно на тоа, затворените трафостаници KIOSK ја задржуваат топлината во нивните метални куќишта. Во пустинските средини, внатрешните температури може да се издигнат многу над околината, принудувајќи ги трансформаторите да работат со намален капацитет - скап компромис за секоја соларна фарма.

2. Поедноставена инсталација и одржување

Натрафостаница монтирана на лизгањее целосно жичен и тестиран во фабриката. Инсталирањето на лице место бара само:

Поврзување на надворешни кабли Поставување на единицата на подготвена основа

Модуларниот, отворен дизајн значи дека трансформаторот и разводната опрема остануваат независно достапни. Екипите за одржување можат да сервисираат поединечни компоненти без да се борат со гломазните врати на куќиштето или да ја расклопат целата структура.

3. Усогласување со локалните стандарди за мрежа

Ова е можеби најпривлечната предност: трафостаницата со отворена рамка, поставена на лизгање, стана де факто стандард за соларни проекти низ Јужна Америка.

Земји вклучувајќи:

Чиле

Перу

Аргентина

Хондурас

Венецуела

...

нашироко ја прифатија оваа конфигурација за фотоволтаични инсталации. Локалните комунални претпријатија и мрежните оператори се запознаени со дизајнот, протоколите за инспекција и критериумите за прифаќање. Изборот на трафостаница монтирана на лизгање значително го насочува одобрението за поврзување со мрежата

процес.

Решенија за лизгање на TAILI Electric: две опции за испорака

Доставувањето голема електрична опрема на оддалечените проектни локации низ Јужна Америка претставува уникатни логистички предизвици. TAILI Electric нуди две конфигурации за испорака за неготрафостаница монтирана на лизгање, секој оптимизиран за различни проектни размери и логистички барања.

Опција 1: Интегриран едноделно лизгање

Структура: Високонапонскиот кабинет, трансформаторот и нисконапонскиот кабинет се заварени на една челична основа. Сите внатрешни жици се завршени во фабриката.

Предности: Минимална работа за инсталација на лице место - спуштете, поврзете и напојувајте

Фиксните позиции на опремата го елиминираат ризикот од поместување на внатрешни бакарни собирници или кабли за време на транзит по океанот

Највисока сигурност за критични апликации

Најдобро одговара за: Капацитети до 800 kVA

каде што целото склопување може да се испорача како единечна единица.

Разгледување: Повисоки трошоци за испорака поради поголемиот вкупен отпечаток.

Опција 2: Пролизгување со разделен тип со завртки

Структура: Основата е поделена на три сегменти - високонапонски дел, трансформаторски дел и нисконапонски дел. Опремата помеѓу деловите се поврзува со користење на претходно изработени флексибилни бакарни собирници или флексибилни кабли.

Единиците се пакуваат посебно во фабриката и се испорачуваат во поединечни гајби. На самото место, деловите се завртки заедно и претходно фабрикуваните флексибилни врски се споени.

1, Предности: Секој дел се вклопува во стандарден HQ контејнер од 40 стапки - не е потребен преголем превоз

2, Значително намалени трошоци за транспорт на океаните со посигурен распоред на бродови

3, Не е потребна преголема дозвола за домашен патен транспорт во Кина

4，Пофлексибилен локален транспорт до крајната локација на проектот

5，Намален ризик од оштетување - радијаторите и порцеланските изолатори добиваат наменска заштитна амбалажа

6,Важна забелешка: Само основата е механички поделена. Сите електрични приклучоци користат претходно фабрикувани флексибилни конектори, минимизирајќи ја работата на ожичување на лице место на апсолутен минимум.

Заеднички барања за пакување за сите пратки

Без оглед на тоа која опција за испорака е избрана, TAILI Electric ги следи ригорозните протоколи за пакување:

1,Интегрирани пратки со лизгање: Основата мора да биде заварена со стандардно подигање и врзување на контејнерот

точки, со челични јажиња кои ја прицврстуваат опремата внатре во контејнерот

2, Трансформаторски радијатори и порцелански изолатори: Добијте специјализирани против судири и

Заштита од сол-магла/дожд за транзит по океанот

3, Разводна опрема со висок и низок напон: Целосно запечатена во пластика за хидроизолација и прашина

заштита при испорака и складирање на локацијата

Апликативни сценарија

Прилагодените решенија за трафостаници на TAILI Electric се распоредени во различни апликации: Фотоволтаични соларни фарми (примарна апликација) Поголемиот дел од единиците на трафостаницата на TAILI поставени на лизгање служат како трансформатори за соларни PV постројки. Вообичаените конфигурации вклучуваат:

Рударски и индустриски проекти

Освен соларната, трафостаницата монтирана на лизгање е исто така широко користена во рударските операции низ Чиле и Перу, како и општите индустриски капацитети кои бараат сигурна дистрибуција на електрична енергија со брзо распоредување.

Заклучок

Трафостаницата поставена на лизгање ја заработи својата позиција како најпосакувано решение за соларни проекти низ Јужна Америка преку комбинација на практични предности:

1，Супериорна дисипација на топлина во пустински средини - без вентилатори за ладење, без намалување на рејтингот

2, Рационализирана инсталација и одржување - фабрички жици, независно достапни компоненти

3, Усогласување со локалните стандарди за мрежа-помазни одобренија, побрзо пуштање во работа на проектот

4，Флексибилни опции за испорака - едноделно за помали проекти, поделен тип за поголеми инсталации со логистички ограничувања

TAILI Electric носи долгогодишно искуство во дизајнирање и производство на приспособени решенија за трафостаница монтирани на лизгање за меѓународните пазари. Со капацитети до 3.200 kVA и напонски конфигурации приспособени на специфичните барања на земјата, TAILI испорачува дистрибуција на електрична енергија клуч на рака која работи со сигурност во најпредизвикувачките средини во светот.

За вашиот следен соларен проект во Јужна Америка, изберете го решението на кое им веруваат локалните комунални претпријатија - изберете готрафостаница монтирана на лизгањеод ТАИЛИ Електрик.
