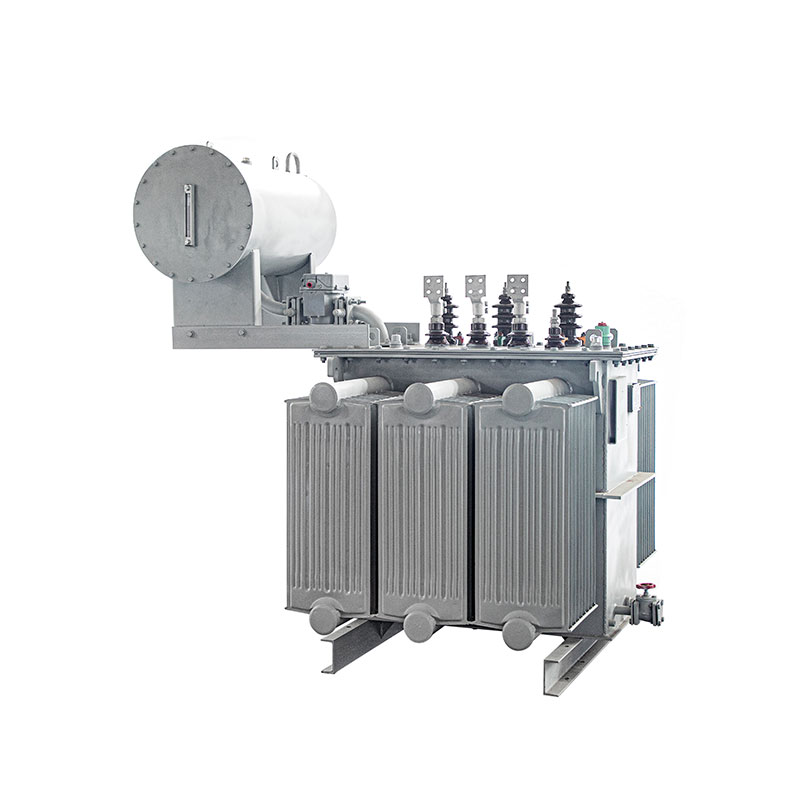

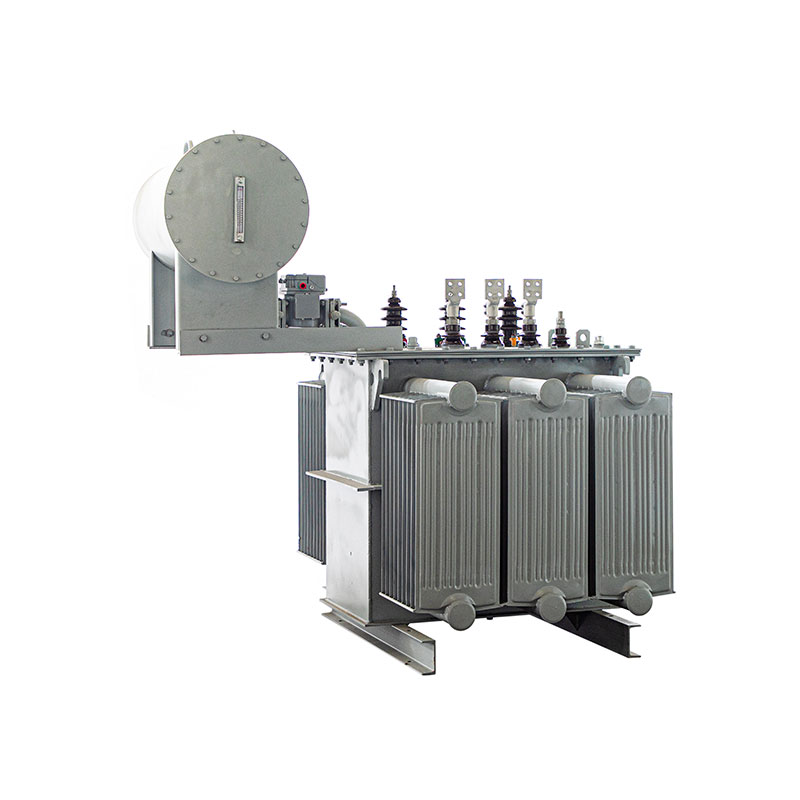

3-фазен енергетски трансформатор со потопено масло

Ако барате доверлив добавувач на 3-фазен енергетски трансформатор со потопено масло и сакате да развиете долгорочна соработка, ве молиме изберете TAILI, бидејќи имаме богато искуство и можеме да понудиме напредни производи заедно со сеопфатни услуги.

Стандардна спецификација

1. Применлива спецификација: IEC 60076 / IEEE

2. Номинален капацитет: до 3150 kVA

3. Примарен напон: до 66kV

4. Секундарен напон: 0,4/6,3/10,5/35kV или прилагоден

5, Материјали за намотување: бакар/алуминиум

6. Пораст на температурата: 65 °C

7. Метод на ладење: ONAN/ONAF

8.Фреквенција: 50Hz/60Hz

9. Напон на чешмите: ±2x2,5% / ±3x2,5% / ±8x1,5% или прилагоден

10.векторска група: Yd11 / YNd11 / Dyn11 / YN

Видео

Ве молиме наведете ги следните информации и ќе можеме да понудиме подобри услуги.

Одржувањето на 3-фазните енергетски трансформатори со потопено масло е систематска задача, со цел да се обезбеди безбеден, сигурен и ефикасно функционирање на трансформаторите и да се продолжи нивниот век на траење.

Дневна инспекција и мониторинг

1. Проверка на нивото на маслото

Проверете дали нивото на маслото на телото на трансформаторот и резервоарот за масло (резервоар за масло) е во рамките на стандардот опсег на температурна скала.

Абнормалности и ракување:

Вишок на ниво на масло: Ова може да се должи на внатрешни дефекти што создаваат гас или висока температура на околината што предизвикува масло проширување. Проверете дали дишењето е блокирано и анализирајте ја причината.

Недоволно ниво на масло: Ова може да биде предизвикано од истекување на масло или ненормални внатрешни дефекти. Веднаш лоцирајте и обратете се на местото на истекување и веднаш наполнете го квалификуваното изолационо масло од истата марка и модел.

2.  Инспекција на температурата на маслото

Следете го индикаторот за температура и проверете дали горната температура на маслото е нормална (обично не надминува 85℃), и споредете го со историските податоци за операцијата.

Абнормалности и ракување: ако температурата на маслото ненормално се зголеми, тоа може да се должи на преоптоварување, уред за ладење дефект, внатрешно прегревање (како што е слаб контакт на железното јадро, ликвидација или менувач на чешма) итн. Причината мора да биде веднаш идентификувани и адресирани.

3. Проверка на истекување на масло

Внимателно проверете ги сите запечатувачки површини, завари, чаури, вентили, релеи за гас и други делови на трансформаторот за какви било траги од истекување на масло.

Третман: Доколку се открие истекување, треба веднаш да се реши. Малото истекување може да се реши со затегнување завртките. Тешкото истекување на масло бара прекин на струја за замена на компонентите за заптивање или заварување.

4. Боја и состојба на изолационо масло

Набљудувајте ја бојата на маслото преку мерачот на нивото на маслото.

Нормално: Транспарентно, светло жолто.

Ненормално: ако бојата стане потемна или црна, тоа може да укаже на влошување на маслото или внатрешни дефекти како што се лакови или прегревање.

5. Инспекција на звук (шум).

Содржина: Кога трансформаторот работи нормално, испушта униформен електромагнетен звук што „зуи“.

Абнормалности и ракување:

Зголемен и униформен звук: Ова може да укаже на преоптоварување или прекумерен напон.

Нерамни звуци на крцкање или пукање: внатре има локално празнење или дефект на изолацијата.

Нерамномерен бучен звук: ова може да се должи на лабавите сврзувачки елементи од железното јадро.

Доколку се откријат абнормални звуци, треба да се спроведе засилен мониторинг. Во случај на потреба, струјата треба да се прекине исклучен на увид.

6. Инспекција на чаури

Проверете дали површините на високонапонските чаури се чисти и побарајте пукнатини, оштетувања или знаци на празнење.

Третман: Доколку површините се валкани, тие треба да се исчистат. Ако има пукнатини или тешки испуштања, на чаурите треба да се заменат.

7. Инспекција на респиратор (апсорбер на влага).

Содржина: Проверете ја бојата на силика гелот. Сувиот силика гел е сино и станува розево кога е заситен со влага.

Постапка: Кога повеќе од 2/3 од силика гелот ќе добие розова боја, треба да се замени. Ако има масло во чашата за масло, проверете дали нивото на маслото е нормално.

8. Проверка на системот за ладење

Содржина: за трансформатори со воздушно ладење, проверете дали вентилаторите работат нормално; за ладење со масло/водено ладење трансформатори, проверете ги условите за работа на пумпите за масло, пумпите за вода, вентилаторите и за евентуално истекување во ладилниците.

Ракување: Веднаш да се решат сите дефекти за да се обезбеди соодветна дисипација на топлина.

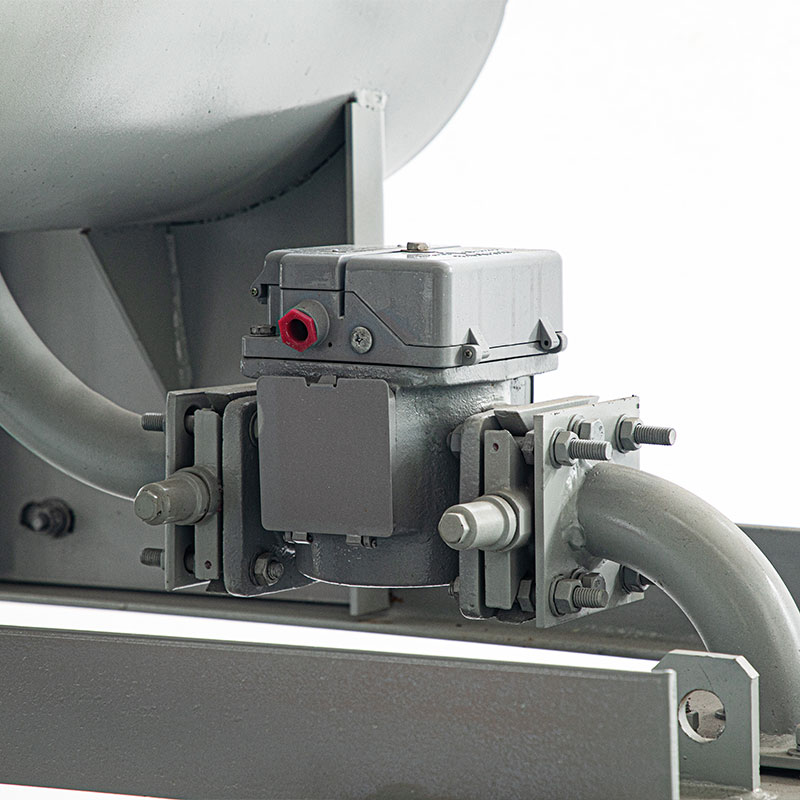

9. Инспекција на реле за гас

Проверете дали има акумулација на гас во релето и дали прозорецот за набљудување е чист.

Третман: Доколку има мала количина на гас, треба да се евидентира и да се земе примерок за анализа; ако количината на гас е големо, релето ќе издаде сигнал или патување, и потребно е итно ракување.

10. Инспекција на уредот за заземјување

Проверете дали куќиштето и жицата за заземјување со неутрална точка се безбедно поврзани и без 'рѓа.
