24KV полуизолирани прекинувачи со гас изолирани (GIS)

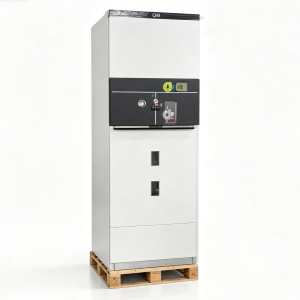

TaiLi Electric 24kV полуизолирана разводна опрема (во натамошниот текст „оваа разводна опрема“) е компактна, SF6-изолирана метално затворена разводна опрема дизајнирана за среднонапонски системи за дистрибуција на електрична енергија од 24 kV. Овој разводен уред е оценет на 24kV, 630A и 50/60Hz, и е

произведени во строга согласност со GB и IEC стандардите. Оваа разводна опрема е погодна за прстенести главни единици, секундарни трафостаници, индустриски објекти, комерцијални згради и проекти за обновлива енергија.

Клучни карактеристики

• Целосно запечатен резервоар од не'рѓосувачки челик – TaiLi електричен 24kV полуизолиран разводен уред вклучува целосно запечатен резервоар од не'рѓосувачки челик направен од плочи од не'рѓосувачки челик со дебелина од 3–5 mm, заварени со роботски машини за заварување за да се обезбеди минимална деформација и одлична гас-непропустливост. Сите делови под напон и прекинувачки уреди на TaiLi Electric 24kV полуизолирана разводна опрема се затворени во овој резервоар, кој е исполнет со гас SF6 и како изолационен и како медиум за гаснење на лакот. Овој дизајн осигурува дека полуизолираните разводни уреди TaiLi Electric 24 kV остануваат незасегнати од надворешните еколошки услови како што се влажноста, прашината и контаминацијата.
• Високо ниво на заштита – Запечатениот резервоар на полуизолираната разводна опрема TaiLi Electric 24 kV постигнува рејтинг на заштита од IP67, што овозможува оваа разводна опрема да работи сигурно дури и при привремено потопување во вода. Надворешното куќиште на полуизолираната разводна опрема TaiLi Electric 24 kV има оцена IP4X.

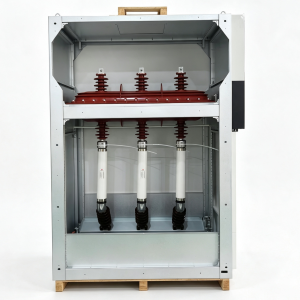

• Прекинувач за прекин на оптоварување во три позиции – Полуизолираната разводна опрема TaiLi Electric 24 kV е опремена со прекинувач за прекин на оптоварување во три позиции (затворен/отворен/заземјен) заварен во резервоарот од нерѓосувачки челик исполнет со SF₆. Механизмот на прекинувачот на полуизолираната разводна опрема TaiLi Electric 24 kV има материјали отпорни на корозија и самоподмачкувачки лежишта, обезбедувајќи мал работен напор, висока доверливост и продолжен работен век.

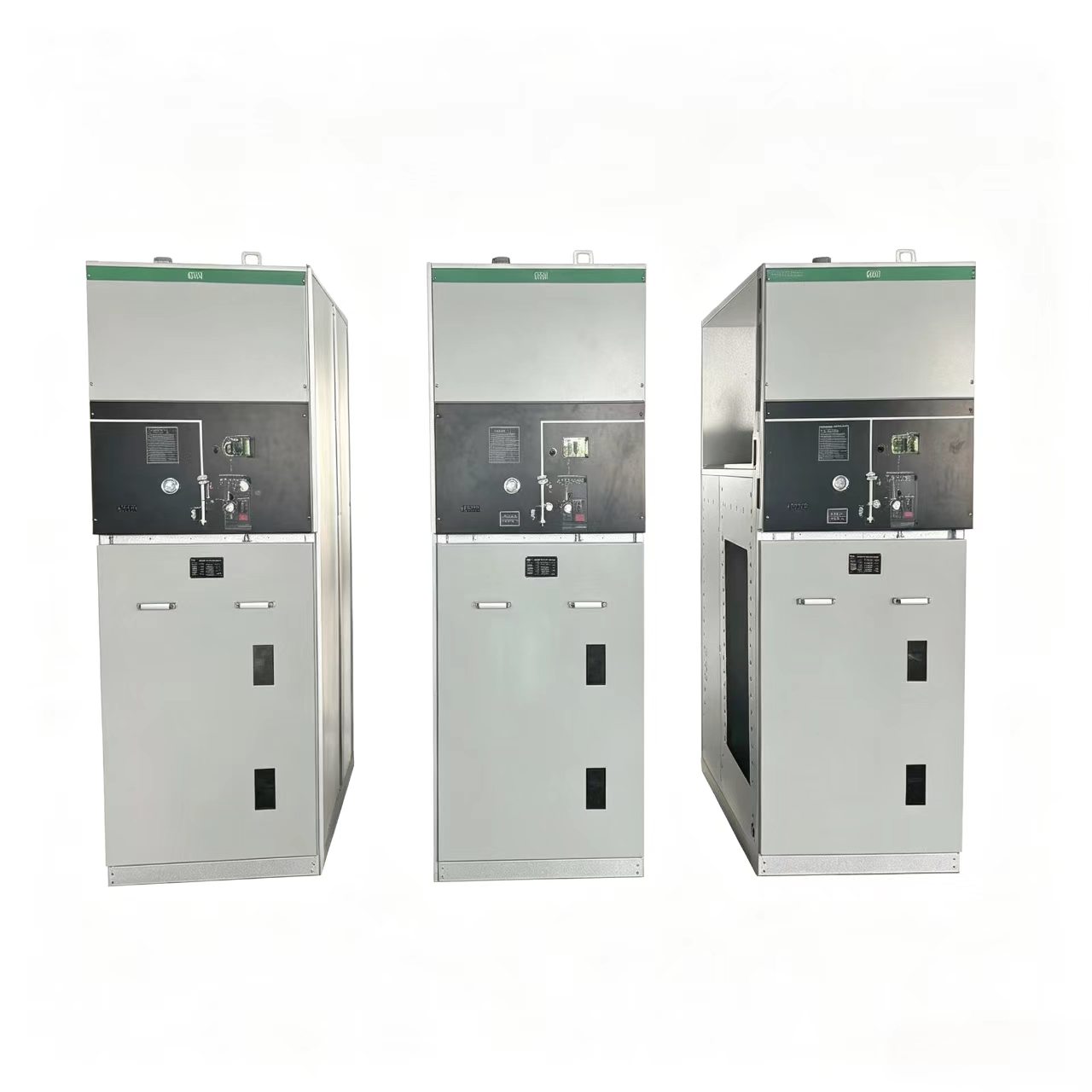

• Модуларен и растеглив дизајн - TaiLi Electric 24kV полуизолирана разводна опрема усвојува модуларна конфигурација на единицата која овозможува флексибилна комбинација и проширување без потреба од ракување со гас за време на склопувањето. TaiLi Electric 24kV полуизолирана разводна постројка е достапна и во фиксни и во растеглива конфигурации, кои одговараат на различните барања на трафостаницата за компактни решенија за разводни уреди.
• Сеопфатно механичко преплетување – TaiLi Electric 24kV полуизолирана разводна опрема има комплетен систем за механичко преплетување со пет превентива што ги спречува оперативните грешки и обезбедува безбедност на персоналот.
• Smart-Ready – TaiLi Electric 24kV полуизолираната разводна опрема може да биде опремена со моторизирани механизми, напонски трансформатори и терминални единици за автоматизација на дистрибуцијата за да се овозможи далечинско следење и контрола.

Технички спецификации

Апликации

TaiLi Electric 24kV полуизолирана разводна опрема широко се користи во повеќе сектори на електроенергетската индустрија:

• Прстен главни единици – Како основна компонента во 24kV прстенести мрежи за урбана и рурална дистрибуција на електрична енергија.
• Секундарни трафостаници – За компактни решенија за разводни уреди без одржување во мали до средни трафостаници.
• Индустриски капацитети – Дистрибуција на електрична енергија во фабрики, рудници и производствени погони.
• Комерцијални згради - За трговски центри, болници, спортски места и високи згради.
• Инфраструктура - Аеродроми, метро системи, железници и тунели.
• Обновливи извори на енергија – Ветерни паркови и фотоволтаични постројки.
• Монтирани на подлоги и подземни трафостаници - Погодни за надворешни куќишта или полу-подземни инсталации.

Најчесто поставувани прашања

П1: Која е типичната стапка на истекување на гас SF₆ на оваа разводна опрема?

О: Годишната стапка на истекување SF₆ на полуизолираната разводна опрема TaiLi Electric 24 kV е ≤0,1%. Запечатениот резервоар се заварува со роботски машини за заварување за да се обезбеди одлична гаснепропустливост, а дизајнот гарантира дека нема истекување повеќе од 30 години.

П2: Што треба да направам ако притисокот на SF₆ падне или се открие истекување на гас?

О: Ако мониторот за густина SF₆ покажува низок притисок или е активиран аларм, веднаш прекинете ја работата, идентификувајте го изворот на истекување, поправете ја точката на истекување и наполнете ја разводната опрема со гас SF6 до наведениот притисок. Се препорачуваат редовни прегледи на манометарот за притисок на гасот и релето за густина.

П3: Дали оваа разводна опрема бара редовно одржување?

О: Не. TaiLi Electric 24kV полуизолирана разводна опрема е дизајнирана како производ без одржување. Целосно запечатениот резервоар од нерѓосувачки челик спречува контакт помеѓу изолациониот гас и надворешната средина, елиминирајќи ја потребата од периодични прегледи, земање примероци од гас или регенерација во текот на работниот век на производот.
